Катушка индуктивности: разбираемся, что она накапливает и как это работает

В мире современной электроники существует три кита, на которых держится практически любая схема: резистор, конденсатор и катушка индуктивности. Если с первыми двумя компонентами всё более-менее интуитивно понятно (резистор рассеивает энергию в виде тепла, а конденсатор накапливает электрический заряд), то катушка индуктивности для многих остается «темной лошадкой». Что она делает? Зачем нужна эта спираль из провода? Ответ кроется в удивительном мире электромагнетизма. Чтобы разобраться в этом вопросе и понять, какие электронные компоненты могут понадобиться для ваших проектов, можно обратиться к каталогу на https://radaelectron.ru, где представлен широкий ассортимент радиодеталей. А сейчас давайте погрузимся в физику процесса и выясним, какой секрет хранит в себе этот, на первый взгляд, простой элемент.

Принцип работы катушки индуктивности: магия электромагнетизма

Чтобы понять, что именно накапливает катушка, нужно заглянуть в самые основы физики, открытые еще в XIX веке. Любой электрический ток, протекающий по проводнику, создает вокруг него магнитное поле. Это фундаментальный закон, который лежит в основе работы электродвигателей, генераторов и, конечно же, катушек индуктивности. Простой прямой проводник создает довольно слабое и рассеянное поле. Но если свернуть этот провод в спираль (виток к витку), то магнитные поля от каждого отдельного витка складываются, образуя внутри катушки мощное и сконцентрированное магнитное поле, очень похожее на поле постоянного магнита.

И вот здесь начинается самое интересное – явление, известное как электромагнитная индукция, а в данном случае – самоиндукция. Когда ток через катушку изменяется (увеличивается или уменьшается), создаваемое им магнитное поле также изменяется. Это переменное магнитное поле, в свою очередь, наводит в витках самой же катушки электродвижущую силу (ЭДС), которую называют ЭДС самоиндукции. Согласно правилу Ленца, эта ЭДС всегда направлена так, чтобы противодействовать причине, ее вызвавшей. То есть:

• Если ток в катушке пытается возрасти, ЭДС самоиндукции направлена против этого тока, замедляя его рост.
• Если ток в катушке пытается уменьшиться (например, при отключении питания), ЭДС самоиндукции направлена в ту же сторону, что и ток, пытаясь его поддержать и замедляя его спад.

Проще говоря, катушка индуктивности ведет себя как инертный объект в мире электричества. Ее можно сравнить с тяжелым маховиком: его трудно раскрутить, но, раскрутив, трудно и остановить. Маховик накапливает кинетическую энергию вращения, а катушка…

Ключевой момент: катушка индуктивности сопротивляется не самому току, а его изменению. Для постоянного тока, когда его значение стабильно, катушка — это просто кусок провода с небольшим активным сопротивлением.

Так что же она накапливает? Ответ прост и элегантен: энергию магнитного поля. Вся работа, которую источник тока совершает, чтобы «протолкнуть» заряд через катушку, преодолевая противодействие ЭДС самоиндукции, не теряется в виде тепла (как в резисторе), а преобразуется в энергию и запасается в объеме магнитного поля, созданного этой катушкой.



Магнитное поле – невидимый резервуар энергии катушки индуктивности.

Что такое индуктивность и от чего она зависит?

Способность катушки накапливать энергию в магнитном поле характеризуется ее основным параметром – индуктивностью (L). Индуктивность измеряется в Генри (Гн) и показывает, насколько сильную ЭДС самоиндукции создает катушка при изменении тока на 1 Ампер за 1 секунду. Чем выше индуктивность, тем «инертнее» катушка и тем больше энергии она может запасти.

Величина энергии (E), накопленной в магнитном поле катушки, рассчитывается по формуле:

E = (L * I²) / 2

где:

• E – энергия в Джоулях (Дж);
• L – индуктивность в Генри (Гн);
• I – сила тока в Амперах (А).

Из формулы видно, что запасенная энергия напрямую зависит от индуктивности и, что очень важно, от квадрата силы тока. Это означает, что даже небольшое увеличение тока приводит к значительному росту накопленной энергии.

Индуктивность (L) — это, по сути, мера «инертности» катушки. Чем выше индуктивность, тем сильнее катушка противодействует изменениям тока и тем больше энергии она способна запасти при том же значении тока.

На величину индуктивности влияют несколько ключевых факторов:

1. Количество витков (N): Индуктивность растет пропорционально квадрату числа витков. Удвоение числа витков увеличит индуктивность примерно в четыре раза.
2. Геометрические размеры: Больший диаметр и длина катушки увеличивают индуктивность.
3. Материал сердечника: Это один из самых мощных способов управления индуктивностью. Катушки без сердечника (с воздушным) имеют наименьшую индуктивность. Введение внутрь катушки сердечника из ферромагнитного материала (например, феррита или специального железа) может увеличить индуктивность в сотни и тысячи раз. Это происходит потому, что такие материалы значительно лучше проводят магнитный поток.
4. Расстояние между витками: Чем плотнее намотаны витки, тем сильнее их взаимное влияние и тем выше индуктивность.

Таким образом, индуктивность — это не случайная величина, а тщательно рассчитываемый параметр, который инженеры подбирают в зависимости от конкретной задачи, будь то фильтрация помех, создание колебательного контура или накопление энергии в импульсном источнике питания.

Где используется накопленная энергия: практическое применение катушек индуктивности

Понимание того, что катушка накапливает энергию в магнитном поле, — это лишь половина дела. Гораздо важнее понять, как это свойство используется на практике. Ведь именно эта способность «сопротивляться» изменениям тока и запасать энергию делает катушку индуктивности незаменимым компонентом в тысячах электронных устройств, от простого зарядного устройства для телефона до сложнейшего медицинского оборудования.

Сглаживающие фильтры в источниках питания

Одна из самых распространенных и важных ролей катушки индуктивности (в данном контексте ее часто называют дросселем) — это работа в сглаживающих фильтрах блоков питания. После выпрямления переменного тока диодным мостом мы получаем не стабильное постоянное напряжение, а пульсирующее. Такое напряжение непригодно для питания большинства электронных схем.

Если включить дроссель последовательно с нагрузкой, он начинает творить свою «магию инерции». Когда напряжение на пике пульсации растет, ток тоже пытается вырасти, но катушка этому препятствует, накапливая энергию. Когда же напряжение в пульсации падает, ток стремится уменьшиться, но катушка снова вступает в игру: ее магнитное поле начинает спадать, генерируя ЭДС самоиндукции, которая «подталкивает» ток и не дает ему сильно упасть. В результате на выходе фильтра ток становится гораздо более ровным и сглаженным.

Дроссель в блоке питания работает как амортизатор на неровной дороге: он поглощает резкие толчки (пики напряжения) и отдает энергию на спадах, делая «поездку» для электронов гораздо более плавной.

Чаще всего дроссель используется в паре с конденсатором, образуя так называемый LC-фильтр. Конденсатор сглаживает пульсации напряжения, а катушка — пульсации тока. Вместе они обеспечивают очень качественное и стабильное питание для чувствительной электроники.

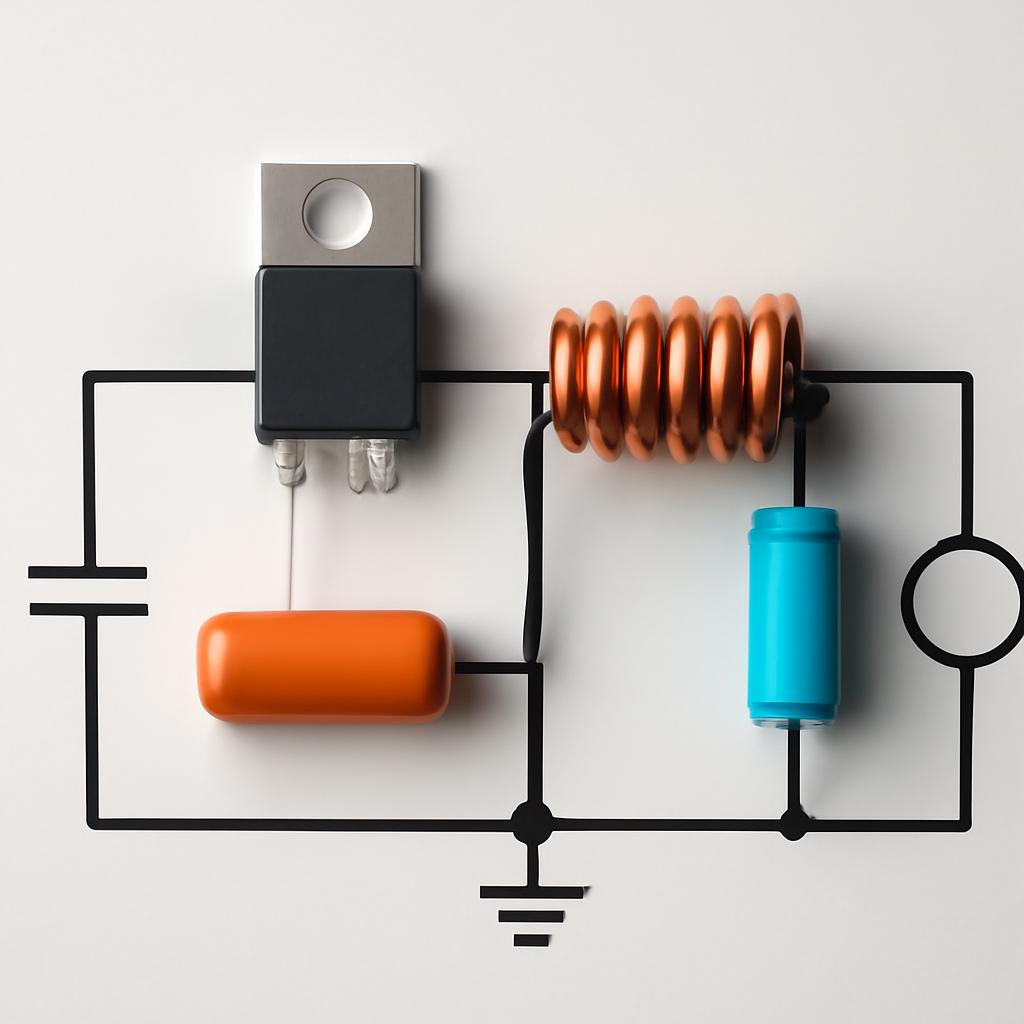

Катушка индуктивности — ключевой элемент накопления энергии в импульсных преобразователях.

Импульсные преобразователи напряжения (DC/DC)

Пожалуй, самое яркое проявление накопительной способности катушки — это ее работа в импульсных источниках питания (ИИП) и DC/DC-преобразователях. Эти устройства могут эффективно повышать (Boost), понижать (Buck) или инвертировать (Invert) постоянное напряжение. И сердцем любого такого преобразователя является катушка индуктивности.

Принцип работы (на примере понижающего преобразователя) выглядит так:

1. Фаза накопления: На короткое время на катушку подается входное напряжение. Ток через нее начинает плавно нарастать, и энергия запасается в ее магнитном поле.
2. Фаза отдачи: Подача входного напряжения прерывается. Магнитное поле катушки начинает коллапсировать, создавая ЭДС, которая поддерживает ток, текущий уже в нагрузку. Энергия, накопленная в первой фазе, теперь отдается потребителю.

Этот цикл повторяется с очень высокой частотой (десятки и сотни килогерц). Управляя соотношением времени накопления и отдачи, можно очень точно регулировать выходное напряжение. КПД таких преобразователей может достигать 95% и выше, так как энергия не рассеивается в виде тепла, а эффективно переносится из входа на выход через магнитное поле катушки.

В импульсных преобразователях катушка индуктивности выступает в роли временного энергетического буфера, который забирает энергию порциями от источника и плавно отдает ее нагрузке.

Колебательные контуры и резонанс

Соединив катушку индуктивности с конденсатором, мы получаем колебательный контур (LC-контур) — основу основ всей радиотехники. В таком контуре происходит непрерывный обмен энергией:

• Конденсатор, зарядившись, отдает свою энергию электрического поля в катушку.
• Катушка накапливает эту энергию в виде магнитного поля.
• Затем катушка отдает энергию магнитного поля обратно, перезаряжая конденсатор.

Этот процесс похож на колебания маятника: энергия переходит из потенциальной в кинетическую и обратно. Такие колебания происходят на строго определенной частоте, называемой резонансной. Именно это свойство позволяет настраивать радиоприемники на нужную станцию, генерировать сигналы определенной частоты и выделять полезные сигналы из шума.

Основные сферы применения катушек индуктивности в современной электронике.

Сравнение материалов сердечника для катушек

Как мы уже выяснили, материал сердечника кардинально влияет на свойства катушки и, следовательно, на область ее применения. Выбор сердечника — это всегда компромисс между индуктивностью, рабочими частотами и стоимостью.

Тип сердечника Основные свойства Типичное применение Воздушный (без сердечника) Низкая индуктивность, отсутствие потерь в сердечнике, высокая линейность, работа на очень высоких частотах. Высокочастотные колебательные контуры (радио, ТВ), измерительная техника. Ферритовый Высокая магнитная проницаемость, низкие потери на высоких частотах (до МГц), хрупкость. Импульсные источники питания, фильтры подавления помех (ЭМП), трансформаторы, дроссели.

Из распыленного железа (Powdered Iron) Средняя проницаемость, способность выдерживать большие токи подмагничивания без насыщения. Силовые дроссели в DC/DC преобразователях, фильтры в мощных блоках питания. Из электротехнической стали Очень высокая проницаемость, но большие потери на частотах выше нескольких кГц. Сетевые трансформаторы (50/60 Гц), низкочастотные дроссели, аудио-трансформаторы.

Выбор правильного сердечника для катушки так же важен, как выбор правильного двигателя для автомобиля. От этого зависит, сможет ли компонент эффективно выполнять свою задачу в заданных условиях.

Не существует "универсальной" катушки индуктивности. Каждая из них — это специализированный инструмент, спроектированный для конкретной частоты, тока и цели, будь то фильтрация помех или передача энергии.

Таким образом, простое свойство накапливать энергию в магнитном поле открывает для катушки индуктивности двери в самые разные области электроники. Она не просто пассивный компонент, а активный участник процессов преобразования и передачи энергии, без которого современный мир был бы немыслим.

Как выбрать правильную катушку индуктивности: ключевые параметры

Выбор подходящей катушки индуктивности для конкретной схемы — задача не менее важная, чем расчет самой схемы. Неправильно подобранный компонент может не только снизить эффективность устройства, но и привести к его полному выходу из строя. Простого знания требуемой индуктивности (L) недостаточно. Необходимо учитывать целый ряд параметров, которые производители указывают в технической документации (datasheet).

Номинальная индуктивность (l) и ее допуск

Это базовый параметр, измеряемый в Генри (Гн), миллигенри (мГн), микрогенри (мкГн) или наногенри (нГн). Он определяет основную способность компонента накапливать энергию. Значение индуктивности обычно рассчитывается на этапе проектирования схемы. Важно также обращать внимание на допуск (точность), который указывается в процентах (например, ±10%, ±20%). Для высокоточных схем, таких как задающие генераторы или прецизионные фильтры, требуется компонент с минимальным допуском.

Ток насыщения (saturation current, isat)

Это, возможно, самый критический параметр для силовых применений, особенно для импульсных преобразователей. Как мы помним, использование ферромагнитного сердечника многократно увеличивает индуктивность. Однако у любого такого материала есть предел "вместимости" магнитного потока. Ток насыщения — это значение постоянного тока, при котором индуктивность катушки падает на определенную величину (обычно на 10-30%) от своего номинального значения.

Что это значит на практике? Если ток в схеме превысит I_sat, катушка перестанет быть эффективным индуктивным элементом и превратится, по сути, в обычный проводник с низким сопротивлением. В импульсном преобразователе это приведет к лавинообразному нарастанию тока, перегреву и выходу из строя силового ключа (транзистора) и самой катушки.

Всегда выбирайте катушку индуктивности с током насыщения (I_sat), который как минимум на 20-30% превышает максимальный пиковый ток, ожидаемый в вашей схеме. Этот запас — ваша страховка от катастрофических сбоев.

Номинальный ток (rated current, irms)

Этот параметр часто путают с током насыщения, но он описывает совершенно другое явление. Номинальный ток (или среднеквадратичный ток) связан с нагревом. Любая катушка намотана проводом, который имеет активное сопротивление (DCR). При протекании тока на этом сопротивлении выделяется тепло (P = I² * R). Номинальный ток — это такое значение постоянного тока, при котором температура катушки повышается на определенную величину (например, на 40 °C) относительно окружающей среды. Превышение этого тока приведет к перегреву, расплавлению изоляции обмотки и выходу компонента из строя.

В зависимости от применения, критичным может быть либо I_sat, либо I_rms. В силовых DC/DC преобразователях с большими пульсациями тока важнее I_sat, а в фильтрах питания, где течет большой постоянный ток, на первое место выходит I_rms.

Сопротивление постоянному току (DC resistance, DCR)

Этот параметр напрямую связан с номинальным током и эффективностью. DCR — это активное сопротивление обмоточного провода. Чем оно ниже, тем меньше будут тепловые потери и тем выше КПД устройства. Однако для снижения DCR требуется использовать более толстый провод, что увеличивает габариты и стоимость катушки. Разработчикам всегда приходится искать компромисс между эффективностью, размером и ценой.

Частота собственного резонанса (self-resonant frequency, SRF)

Идеальной катушки не существует. В реальном компоненте между соседними витками обмотки существует небольшая паразитная емкость. Эта внутренняя емкость вместе с основной индуктивностью образует параллельный колебательный контур. Частота, на которой этот контур входит в резонанс, и называется частотой собственного резонанса. На частотах выше SRF катушка перестает вести себя как индуктивность и начинает проявлять емкостные свойства. Поэтому рабочая частота схемы всегда должна быть значительно ниже SRF катушки (обычно в 5-10 раз).

Область применения Наиболее важный параметр Второстепенный, но важный параметр Обоснование Импульсный DC/DC преобразователь Ток насыщения (I_sat) Сопротивление (DCR) Предотвращение насыщения сердечника при пиковых токах является критичным для стабильности. Низкий DCR важен для высокого КПД. Фильтр радиочастотных помех (RF Choke) Частота собств. резонанса (SRF) Номинальная индуктивность (L) Катушка должна оставаться индуктивностью в рабочем диапазоне частот. SRF должна быть намного выше максимальной рабочей частоты. Сглаживающий фильтр в линейном БП Номинальный ток (I_rms) Сопротивление (DCR) Через дроссель протекает большой постоянный ток, поэтому важно избежать перегрева. Низкий DCR минимизирует падение напряжения на дросселе.

Таким образом, процесс выбора — это комплексный анализ требований схемы и сопоставление их с параметрами, указанными в документации на компонент. Только такой подход гарантирует надежную и эффективную работу вашего электронного устройства.

Опасности и распространенные ошибки при работе с катушками индуктивности

Несмотря на кажущуюся простоту, катушка индуктивности — компонент, требующий уважительного и грамотного подхода. Энергия, накопленная в ее магнитном поле, может стать причиной не только сбоев в работе схемы, но и выхода из строя дорогостоящих компонентов. Понимание потенциальных рисков — ключ к созданию надежных и долговечных устройств.

Главная опасность: выброс ЭДС самоиндукции

Самое коварное свойство катушки проявляется в момент резкого прерывания тока, протекающего через нее. Представьте, что вы управляете мощной нагрузкой (например, электромагнитным реле или мотором) с помощью транзистора. Когда транзистор открыт, через обмотку реле (которая является катушкой индуктивности) течет ток, и в ней накапливается энергия. В момент, когда вы закрываете транзистор, цепь разрывается. Ток пытается мгновенно упасть до нуля.

В этот момент катушка, в силу своей «инертности», всеми силами пытается поддержать ток. Ее магнитное поле резко коллапсирует, что, согласно законам электромагнитной индукции, создает на ее выводах огромный всплеск напряжения — ту самую ЭДС самоиндукции. Этот всплеск может достигать сотен и даже тысяч вольт, при этом его полярность будет обратна полярности питающего напряжения.

Этот высоковольтный импульс легко может «пробить» управляющий транзистор, повредить выход микроконтроллера или другие чувствительные элементы схемы. Для борьбы с этим явлением параллельно индуктивной нагрузке всегда устанавливается так называемый защитный (или обратный) диод. В нормальном режиме он закрыт, но в момент возникновения ЭДС самоиндукции он открывается и предоставляет току безопасный путь для циркуляции, пока вся энергия не рассеется в виде тепла на активном сопротивлении катушки и самого диода.

Распространенные ошибки новичков

• Игнорирование тока насыщения (I_sat). Выбор катушки только по значению индуктивности без учета пиковых токов в схеме. Это приводит к насыщению сердечника, резкому падению индуктивности и неконтролируемому росту тока, что обычно заканчивается выходом из строя силового ключа.
• Недооценка номинального тока (I_rms). Использование катушки с недостаточным номинальным током в цепях с большой постоянной составляющей. Результат — перегрев, оплавление изоляции, короткое замыкание витков и полный отказ компонента.
• Неправильное размещение на печатной плате. Катушки индуктивности (особенно неэкранированные) создают вокруг себя сильное магнитное поле. Размещение такого компонента рядом с чувствительными аналоговыми цепями, аудиотрактами или линиями синхронизации может привести к появлению сильных помех и шумов.
• Использование на частотах, близких к SRF. Применение катушки в фильтре или контуре на частоте, близкой к ее частоте собственного резонанса, приведет к тому, что она будет работать непредсказуемо, проявляя емкостные свойства, и схема не будет выполнять свою функцию.

Заключение

Итак, мы выяснили, что катушка индуктивности — это не просто спираль из провода, а сложный реактивный компонент, накапливающий энергию в невидимом, но мощном магнитном поле. Именно эта способность противостоять изменениям тока и запасать энергию делает ее незаменимой в фильтрах, импульсных преобразователях и колебательных контурах. Понимание принципов ее работы и ключевых параметров, таких как индуктивность, ток насыщения и номинальный ток, является фундаментом для создания эффективной и надежной электроники.

Всегда помните о практических аспектах: защищайте управляющие цепи от выбросов ЭДС, выбирайте компоненты с запасом по току и внимательно изучайте документацию производителя. Не бойтесь экспериментировать, но делайте это с умом, опираясь на полученные знания. Мир электроники огромен и увлекателен, и грамотное применение каждого компонента открывает перед вами новые горизонты для творчества и инженерных свершений. Удачи в ваших проектах!
